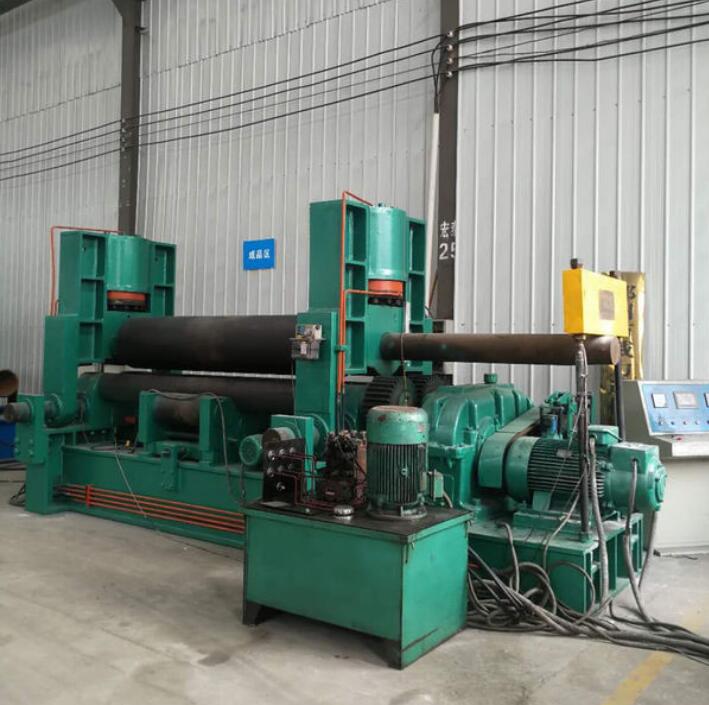

上輥萬能式卷板機采用上輥升降液壓傳動和水平移動(機械傳動），由下輥驅動，電氣集中控制操作系統，能一次上料完成對板材兩端的預彎及卷制筒形、弧形工件的工作，還可以對金屬板料進行一定的整形校平，有直接預彎、省事、省料之功效，配置NC系統控制，提高自動化程度。該機廣泛應用于精度要求高。



     設備主體結構是由上輥裝置、下輥及水平移動裝置、托輥裝置、主傳動裝置、翻倒裝置、左右側機架、底盤和平衡裝置等組成。

3-1、上輥裝置
上輥裝置主要由主油缸、上輥軸承座、上輥、雙列調心軸承等組成。兩主油缸提供卷制板材所需的加壓力，主油缸工作壓力為19.5MPa.上輥升降位移是油缸活塞桿通過上輥軸承座帶動上輥上下運動由位移傳感器分別檢測固定側和翻倒側的上下位移量，數顯儀顯示兩側的位移數。上輥呈鼓形，設計時以上輥最大加壓力的負荷系數0.7均布載荷來預置補償變形撓度。
上輥材質為合金鋼42CrMo,粗加工后調質處理，HB241~286。





3-2、下輥及水平移動裝置
下輥主傳動提供動力，通過主傳動輸出齒輪、下輥輸入齒輪、開式傳動扭矩至下輥。
下輥裝置由下輥、下輥軸承座、 下輥輸入齒輪、下輥滑動軸承等組成。
下輥材質為合金鋼42CMo,粗加工后調質處理，HB241-286.



水平移動裝置由水平移動電機提供動力，通過蝸輪蝸桿箱、蝸輪蝸桿、絲桿絲母機構帶動上輥裁置的水平移動，實現板材的非對稱基制。





3-3、托輥裝置
托輥裝置由托輥、軸承座、斜楔機構等組成。
托輥材質為45號鋼，調質處理，硬度HB217-255輥子表面硬度低于下輥輻子的表面硬度，有效防止了下輥的氧化皮、雜質損壞下輥的工作表面。
托輥共一組每組四根， 根據卷制板材規格的負荷大小進行上下調節。卷板過程中如發現筒體對口處中間縫隙較大時，托輥需上升。
3-4、主傳動裝置
主傳動裝置由主電機、減速器、開式齒輪、液壓制動器等組成。通過主電機正反轉，為板材的卷制提供動力，液壓制動器制動準確可靠。
3-5、翻倒裝置
翻倒裝置由滑枕、翻倒油缸等組成。翻倒裝置的翻倒，便于制品沿輥子軸向方向取出。
3-6、固定、翻倒側機架、底盤
固定、翻倒側機架、底盤為鋼板焊接件，焊后退火消除應力。



   以上就是上輥萬能式卷板機的主體結構的介紹，我公司卷板機型號齊全，歡迎來人來電咨詢！
